In einer sauber geplanten Wohnungsinstallation verlaufen Stromleitungen nicht zufällig hinter der Wand, sondern in klaren Installationszonen. Genau das macht den Unterschied zwischen einer sicheren Bohrung und einem teuren Treffer aus. Ich zeige hier, wie Leitungen in Deutschland typischerweise geführt werden, woran man ihren Verlauf erkennt und warum Altbau, Trockenbau und Sanierung eigene Regeln mitbringen.
Die wichtigsten Regeln auf einen Blick
- Leitungen in Wänden verlaufen grundsätzlich senkrecht oder waagerecht, nicht diagonal.
- Waagerechte Zonen liegen meist 15 bis 45 cm über dem Boden und 15 bis 45 cm unter der Decke.
- Senkrechte Zonen liegen typischerweise 10 bis 30 cm neben Türen, Fenstern und Raumecken.
- Schalter und Steckdosen geben oft den besten Hinweis auf den Leitungsverlauf, ersetzen aber keinen sicheren Nachweis.
- Im Altbau, nach Umbauten und in Hohlwänden kann der Verlauf deutlich abweichen.
- Ein Leitungssucher hilft, ist aber nur ein Werkzeug - nicht die endgültige Freigabe zum Bohren.

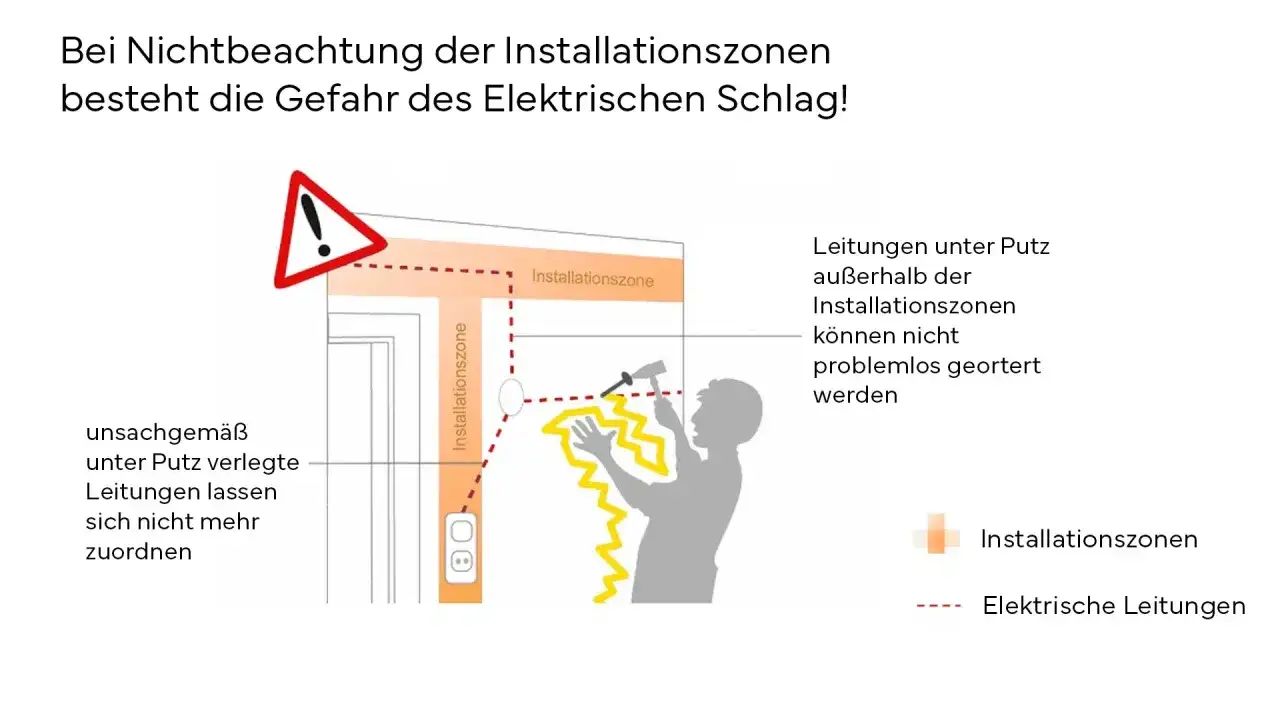

Wie Leitungen in einer Wand normalerweise geführt werden
Wenn eine Elektroinstallation fachgerecht geplant ist, orientiert sie sich in Deutschland an der DIN 18015-3. Für den Alltag heißt das vor allem: Leitungen werden in der Wand nicht beliebig verlegt, sondern in klar definierten Bahnen geführt. Die wichtigste Regel ist die orthogonale Führung - also senkrecht oder waagerecht. Das macht den Verlauf später besser einschätzbar und senkt das Risiko beim Bohren.

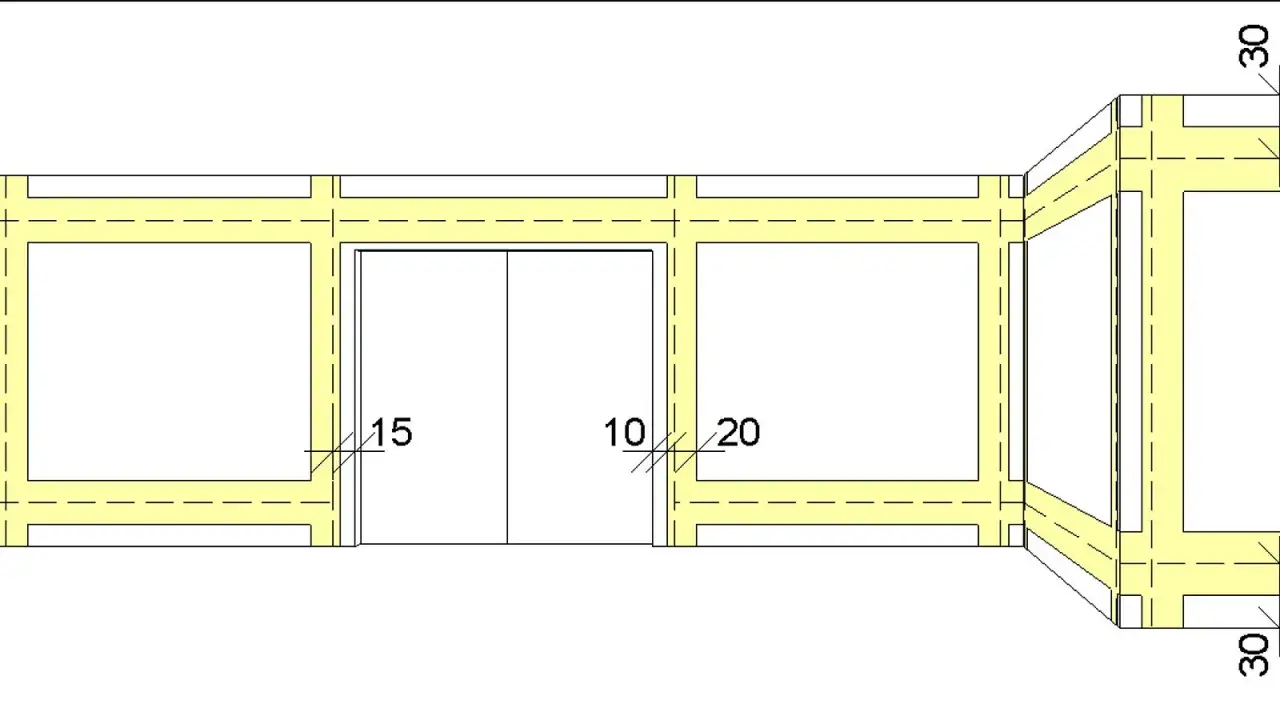

In Wohnräumen sind drei waagerechte Zonen besonders relevant: unten nahe dem Boden, oben nahe der Decke und - je nach Nutzung - eine mittlere Zone. Senkrechte Leitungswege verbinden diese Bereiche meist mit Steckdosen, Schaltern und Abzweigdosen. Ich lese das in der Praxis wie ein Raster: erst vertikal zu den Geräten, dann horizontal entlang einer Installationszone.
| Zone | Typischer Verlauf | Was das in der Praxis bedeutet |
|---|---|---|
| Obere waagerechte Zone | 15 bis 45 cm unter der Decke | Hier laufen oft Leitungen für Deckenanschlüsse und die Verteilung in der oberen Raumbahn. |
| Untere waagerechte Zone | 15 bis 45 cm über dem Boden | Typisch für Steckdosen- und Sockelbereiche, deshalb beim Bohren bodennah vorsichtig bleiben. |
| Senkrechte Zone | 10 bis 30 cm neben Ecken, Türen und Fenstern | Hier verlaufen meist die Zuleitungen zu Schaltern, Steckdosen und Dosen. |
| Mittlere Zone | Etwa 100 bis 130 cm über dem Boden | Vor allem in Küchen und Hausarbeitsräumen relevant, weil dort Arbeitsflächen versorgt werden. |
Praktisch heißt das: Wenn du eine Steckdose oder einen Schalter siehst, ist die Leitung dahinter oft nicht weit weg, aber auch nicht zwangsläufig exakt mittig. Kleine Abweichungen kommen vor, deshalb verlasse ich mich nie auf den optischen Eindruck allein. Darum lohnt es sich, den Raum als Nächstes systematisch zu lesen.
Woran du den Verlauf im Raum meist erkennst
Die einfachste Orientierung liefert die sichtbare Installation selbst. Von einer Steckdose oder einem Schalter aus läuft die Leitung in vielen Fällen zunächst senkrecht nach oben oder unten und wechselt erst später in eine waagerechte Zone. Genau deshalb ist die Fläche direkt über, unter und neben diesen Betriebsmitteln besonders sensibel.
- Steckdosen und Schalter stehen oft auf einer gemeinsamen Achse.
- Mehrere Geräte an derselben Wand deuten häufig auf einen gemeinsamen senkrechten Strang hin.
- Deckenleuchten und Deckenauslässe markieren oft die obere Leitungsführung.
- Abzweigdosen oder Revisionspunkte sind ein klarer Hinweis auf Richtungswechsel.
- In Küchen führen Leitungen oft in einer höheren mittleren Zone entlang der Arbeitsbereiche.
Ich nutze dafür eine einfache Regel: Je stärker sich Betriebsmittel auf derselben Linie anordnen, desto wahrscheinlicher verläuft die Leitung dort auch. Trotzdem bleibt das eine Annäherung. Spätestens wenn die Wand schon älter ist oder einmal umgebaut wurde, braucht es den Blick auf die Besonderheiten des Baualters.
Warum Altbau, Trockenbau und Dachschrägen anders ticken
In Neubauten und sauber modernisierten Wohnungen lassen sich Installationszonen meist recht gut vorhersagen. Im Altbau wird diese Sicherheit schnell schwächer. Dort wurden Leitungen oft nachträglich ergänzt, umgelegt oder mit anderen Gewerken zusammengeführt - nicht immer nach heutigen Standards. Genau deshalb ist die Antwort auf den Leitungsverlauf dort oft: nicht blind auf die Norm verlassen.
| Bereich | Typischer Verlauf | Worauf ich besonders achte |
|---|---|---|
| Neubau / sanierte Wohnung | Meist sauber in waagerechten und senkrechten Zonen | Installationszonen, Schalterachsen und Vorzugshöhen geben eine gute Orientierung. |
| Altbau | Oft ungleichmäßig, teils kreuz und quer | Baujahr, Umbauten und alte Nachrüstungen prüfen, nicht nur die sichtbaren Geräte. |
| Trockenbau | Leitungen häufig in Hohlräumen und Ständerachsen | Metallprofile, Dämmung und Einbauten mitdenken, weil das Ortungsgerät dort anders reagiert. |
| Dachschräge, Decke, Boden | Teilweise kürzere Wege, teils andere Zonen als in der Wand | Nicht die Wandschemata 1:1 übertragen, sondern den Bauteil separat betrachten. |
Gerade bei Trockenbau und Hohlwänden kommt noch ein weiterer Punkt hinzu: Die Leitung kann in einer Ebene liegen, die optisch gar nicht auffällt. Bei Dachschrägen oder Decken ist der Verlauf ebenfalls oft anders organisiert als in der Wandfläche. Das führt direkt zur nächsten Frage: Wie bekommst du vor dem Bohren ein möglichst belastbares Bild?
Wie du Leitungen vor dem Bohren möglichst sicher aufspürst
Ein Leitungssucher ist sinnvoll, aber ich behandle ihn nie als absolute Wahrheit. Gute Geräte können Spannung oder Metall erkennen, doch sie reagieren auch auf andere Bauteile. Metallprofile, Wasserleitungen, Bewehrung oder feuchte Wandbereiche können zu Fehlanzeigen führen. Ein positives Signal ist eine Sperrzone, ein negatives Signal ist noch keine Entwarnung.
- Ich prüfe zuerst, ob Baupläne, Installationsskizzen oder Fotos von früheren Arbeiten vorhanden sind.
- Dann schaue ich mir sichtbare Betriebsmittel an und leite daraus wahrscheinliche senkrechte und waagerechte Verläufe ab.
- Mit dem Leitungssucher fahre ich die Stelle langsam und mehrfach aus verschiedenen Richtungen ab.
- Ich markiere verdächtige Bereiche mit Bleistift und halte einen klaren Abstand zur vermuteten Leitung.
- Bei kritischen Bohrungen, besonders in Außenwänden oder Altbauwänden, hole ich mir lieber fachliche Unterstützung.
Wichtig ist auch die richtige Erwartung an das Gerät. Spannungsprüfende Modelle brauchen oft einen aktiven Stromkreis, um etwas zu erkennen. Metallsuchende Modelle können dagegen auch Rohre oder Profile anzeigen. Darum arbeite ich mit dem Gerät eher wie mit einem Kompass als wie mit einem exakten Messschieber. Wenn mehrere Signale zusammenkommen, steigt die Aussagekraft, wenn nicht, bleibt Vorsicht angesagt.
Diese Fehler kosten am ehesten ein Kabel und oft auch Nerven
Die meisten Schäden entstehen nicht, weil jemand gar nicht aufgepasst hat, sondern weil eine Annahme zu schnell als Gewissheit behandelt wurde. Genau diese Fehler sehe ich besonders oft:
- Direkt über oder unter einer Steckdose zu bohren, obwohl dort oft eine senkrechte Leitung läuft.
- Den Verlauf aus einem einzigen kurzen Messgang abzuleiten.
- Sich nur auf eine Handy-App oder ein billiges Messgerät zu verlassen.
- Altbauten wie Neubauten zu behandeln, obwohl dort oft keine saubere Rasterlogik mehr gilt.
- Mit einem zu langen Bohrer in die Wand zu gehen, ohne die Tiefe zu begrenzen.
- Bei Außenwänden die Dämmung und den Schichtenaufbau zu ignorieren.
Gerade der letzte Punkt ist für Energieeffizienz und Haustechnik wichtig. Eine unnötig tiefe Nut oder ein späterer Kabelschlitz in einer gedämmten Außenwand stört nicht nur die Optik, sondern im Zweifel auch den thermischen Aufbau. Deshalb denke ich bei Sanierungen nie nur an die Leitung selbst, sondern immer auch an den Wandaufbau dahinter.
Wenn die Wand ohnehin offen ist, würde ich diese drei Dinge gleich mitdenken
Wer ohnehin saniert, renoviert oder dämmt, sollte die Elektroplanung nicht als Nebensache behandeln. In genau solchen Momenten lassen sich Fehler vermeiden, die später teuer werden. Ich würde dabei vor allem drei Punkte mitprüfen:- Leerrohre und Reserven für spätere Nachrüstungen, damit nicht bei jedem neuen Kabel wieder in die Wand eingegriffen werden muss.
- Luftdichtheit und Dämmung, besonders an Außenwänden, damit nachträgliche Elektroarbeiten die Gebäudehülle nicht schwächen.
- Die Aufteilung der Technik, also Strom, Daten, Steuerleitungen und mögliche Smart-Home-Komponenten, damit alles zusammenpasst.
Genau hier treffen Energie, Dämmung und Haustechnik aufeinander. Wer Leitungswege, Dämmung und spätere Nutzung gemeinsam plant, spart sich oft doppelte Arbeit und vermeidet unnötige Eingriffe in den Wandaufbau. Wenn du dir nur einen Grundsatz merkst, dann diesen: In modernen Wohngebäuden folgt die Leitung einer klaren Geometrie, in alten oder umgebauten Wänden nur der Vorsicht.
